【ワーク移動タイプブローチ盤(油圧式) VIHシリーズ】
ワークを移動させて加工するタイプで、テーブルの上下駆動は、油圧シリンダとテーブル両端の
クサビガイドによって高精度かつスムーズに駆動します。
・VIH-360 (30kN油圧式ワーク移動タイプブローチ盤)

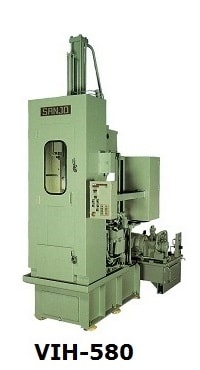

・VIH-580 (50kN油圧式ワーク移動タイプブローチ盤)

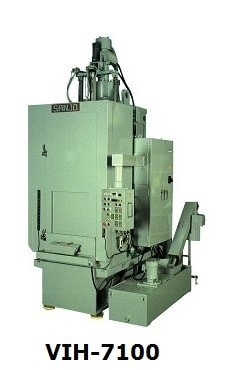

・VIH-7100 (75kN油圧式ワーク移動タイプブローチ盤)

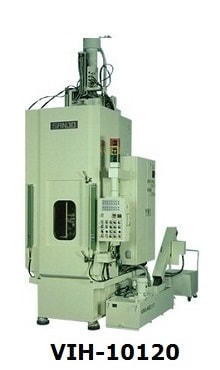

・VIH-10120(100kN油圧式ワーク移動タイプブローチ盤)
・VIH-15140(150kN油圧式ワーク移動タイプブローチ盤)
-各種オプション-
・自動扉 ・ワーク自動供給装置 ・切屑排除装置 ・チップコンベア ・各種治具
・各種プルヘッド ・各種リトリービングヘッド ・レベリングブロック(防振形)
項目/機種 | VIH-360 | VIH-580 | |
常用引抜力 | ton | 3.0 | 5.0 |
最大ストローク | mm | 600 | 800 |
切削速度 | m/min | 1.5~5 | 1.5~8 |
戻り速度 | m/min | 10 | 16 |
テーブル穴径 | mm | 70 | 70 |
ワーク最大外径 | mm | 180 | 200 |
リフタストローク | mm | 400 | 400 |
電動機出力 | kW | 3.7 | 7.5 |
テーブル面高さ | mm | 905 | 1000 |
機械の高さ | mm | 2825 | 3442 |
所要床面積(L×W) | mm | 1325×2030 | 1550×2100 |
機械質量 | ton | 1.5 | 2.5 |
項目/機種 | VIH-7100 | VIH-10120 | |
常用引抜力 | ton | 7.5 | 10 |
最大ストローク | mm | 1000 | 1200 |
切削速度 | m/min | 1.5~8 | 1.5~8 |
戻り速度 | m/min | 16 | 17.2 |
テーブル穴径 | mm | 90 | 127 |
ワーク最大外径 | mm | 300 | 300 |
リフタストローク | mm | 500 | 500 |
電動機出力 | kW | 11 | 18.5 |
テーブル面高さ | mm | 1050 | 1150 |
機械の高さ | mm | 3600 | 4410 |
所要床面積(L×W) | mm | 1900×2800 | 2000×3000 |
機械質量 | ton | 4.5 | 7 |
項目/機種 | VIH-15140 | |
常用引抜力 | ton | 15 |
最大ストローク | mm | 1400 |
切削速度 | m/min | 1.5~8 |
戻り速度 | m/min | 17.4 |
テーブル穴径 | mm | 127 |
ワーク最大外径 | mm | 300 |
リフタストローク | mm | 600 |
電動機出力 | kW | 22 |
テーブル面高さ | mm | 1150 |
機械の高さ | mm | 4775 |
所要床面積(L×W) | mm | 2100×3500 |
機械質量 | ton | 10 |
本表の数値は200V/60Hzの場合を示します。
製品の仕様・数値及び外観等は予告なく変更する場合があります。
