【大型万能ブローチ盤 VUBシリーズ】
あらゆるブローチ加工の生産性を向上する大型万能ブローチ盤VUBシリーズ。
3軸を装備した万能タイプで、自動化のためのあらゆる装置を装着可能としています。
ダブルラム形の全自動ブローチ盤もご用意しています。

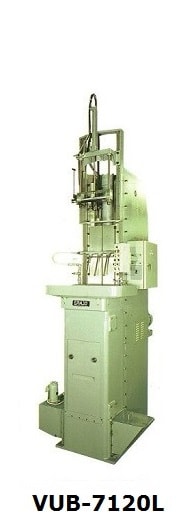

・VUB-7120L (75kN3軸万能ブローチ盤)

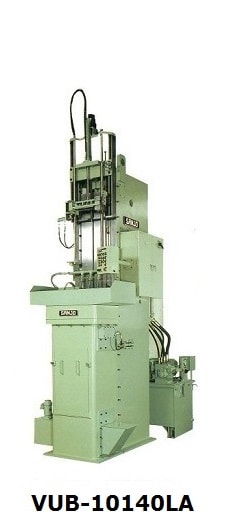

・VUB-10140LA(100kN3軸万能ブローチ盤)
・VUB-15160LA(150kN3軸万能ブローチ盤)

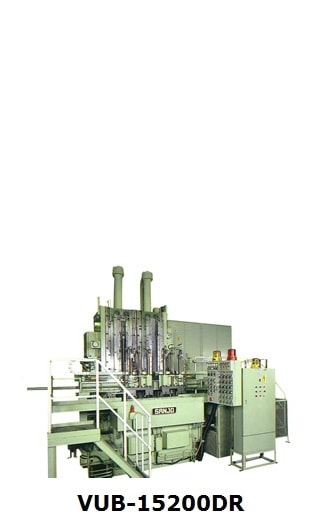

・VUB-15200DR(150kNダブルラム形全自動ブローチ盤)

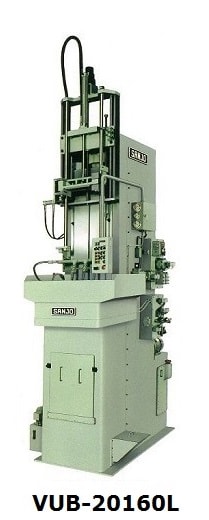

・VUB-20160L (200kN3軸万能ブローチ盤)
-各種オプション-
・プルチャック ・プルチャックホルダ ・リトリーバチャック ・チップコンベア
・リトリーバ装置 ・コッタ操作装置 ・ブローチ防振装置 ・別置形切削油タンク
・レベリングブロック ・各種治具 ・各種自動化装置
項目/機種 | VUB-7120L | VUB-10140LA | |
常用引抜力 | kN | 75 | 100 |
最大引抜力 | kN | 108 | 150 |
切削速度 | m/min | 1.5~6.9 | 1.5~7.5 |
戻り速度(一定) | m/min | 14.2 | 16 |
引抜ストローク | mm | 1200 | 1400 |
ブローチ最大長さ | mm | 1400 | 1700 |
リトリーバストローク | mm | 400 | 450 |
加工物最大外径 | mm | 1軸1st:410 2軸2nd:235 3軸3rd:115 |
1軸1st:410 2軸2nd:235 3軸3rd:115 |
主電動機 | kW | 11、6P | 15(3.7 ※1)、4P |
切削油ポンプ出力 | W | 400 | 400 |
作動油油量 | ℓ | 350 | 600 |
切削油油量 | ℓ | 140 | 200 |
テーブルまでの高さ | mm | 1900 | 2100 |
機械の高さ | mm | 4417 | 4952 |
所要床面積(W×L) | mm | 1430×2035 | 1525×3140 |
機械質量 | kg | 4500 | 7000 |
項目/機種 | VUB-15160LA | VUB-15180/ VUB-15200 |
|
常用引抜力 | kN | 150 | |
最大引抜力 | kN | 213 | |
切削速度 | m/min | 2~7.5 | |
戻り速度(一定) | m/min | 16 | |
引抜ストローク | mm | 1600 | 1800/2000 |
ブローチ最大長さ | mm | 1850 | – |
リトリーバストローク | mm | 450 | – |
加工物最大外径 | mm | 1軸1st:410 2軸2nd:295 3軸3rd:145 |
– |
主電動機 | kW | 30、4P | |
切削油ポンプ出力 | W | 400 | |
作動油油量 | ℓ | 900 | 1100 |
切削油油量 | ℓ | 220 | |
テーブルまでの高さ | mm | 2450 | 1800 |
機械の高さ | mm | 5570 | 4950/5350 |
所要床面積(W×L) | mm | 1940×3320 | 1662×2456 |
機械質量 | kg | 11000 | 12000/13000 |
項目/機種 | VUB-20160L | |
常用引抜力 | kN | 200 |
最大引抜力 | kN | 276 |
切削速度 | m/min | 2~8 |
戻り速度(一定) | m/min | 16 |
引抜ストローク | mm | 1600 |
ブローチ最大長さ | mm | 2000 |
リトリーバストローク | mm | 600 |
加工物最大外径 | mm | 1軸1st:550 2軸2nd:410 3軸3rd:205 |
主電動機 | kW | 37(5.5 ※1)、6P |
切削油ポンプ出力 | W | 750 |
作動油油量 | ℓ | 1100 |
切削油油量 | ℓ | 300 |
テーブルまでの高さ | mm | 2530 |
機械の高さ | mm | 5876 |
所要床面積(W×L) | mm | 1825×2850 |
機械質量 | kg | 17000 |
本表の数値は200V/60Hzの場合を示します。
製品の仕様・数値及び外観等は予告なく変更する場合があります。
VUB-15180、VUB-15200は表面専用機です。VUB-15200DRはダブルラム形です。
※1 補助電動機出力です。
