【コンパクトな低床式内面ブローチ盤 SLBシリーズ】
抜群の作業性とコンパクトな低床式で操作性が良く、しかもコストパフォーマンスも追及しています。
・SLB-365 (30kN内面ブローチ盤)
・SLB-380 (30kN内面ブローチ盤)

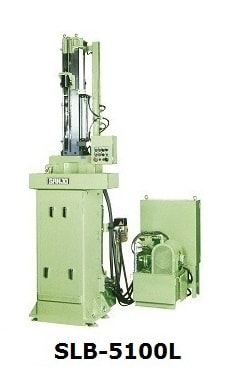

・SLB-5100L(50kN内面ブローチ盤)
-各種オプション-
・プルチャック ・プルチャックホルダ ・リトリーバチャック ・チップコンベア ・リトリーバ装置
・コッタ操作装置 ・ブローチ防振装置 ・別置形切削油タンク ・レベリングブロック ・各種治具
・各種自動化装置
項目/機種 | SLB-365 | SLB-380 | SLB-5100L | |
常用引抜力 | kN | 30 | 30 | 50 |
最大引抜力 | kN | 35 | 35 | 55 |
切削速度 | m/min | 2~6.5 | 2~6.5 | 1.5~6.5 |
戻り速度(一定) | m/min | 13.5 | 13.5 | 13.5 |
引抜ストローク | mm | 650 | 800 | 1000 |
ブローチ最大長さ | mm | 760 | 910 | 1025(1165 ※1) |
リトリーバストローク | mm | – | – | 400 |
加工物最大外径 | mm | 260 | 260 | 300 |
主電動機 | kW | 3.7、4P | 3.7、4P | 5.5、4P |
切削油ポンプ出力 | W | 180 | 180 | 335、2P |
作動油油量 | ℓ | 80 | 80 | 80 |
切削油油量 | ℓ | 60 | 60 | 90 |
テーブルまでの高さ | mm | 1100 | 1250 | 1435 |
機械の高さ | mm | 1975 | 2275 | 3040 |
所要床面積(W×L) | mm | 800×1160 | 800×1160 | 1450×1700 |
機械質量 | kg | 1100 | 1200 | 1700 |
本表の数値は200V/60Hzの場合を示します。
製品の仕様・数値及び外観等は予告なく変更する場合があります。
※1 1165mmのブローチ使用時は専用部品が必要となります。
